Diagrama de instalación

El interruptor tiene 5 bornes o tornillos donde meter los cables:
Nota:Quitar la luz antes de realizar la conexión sino, contratar a un electricista.

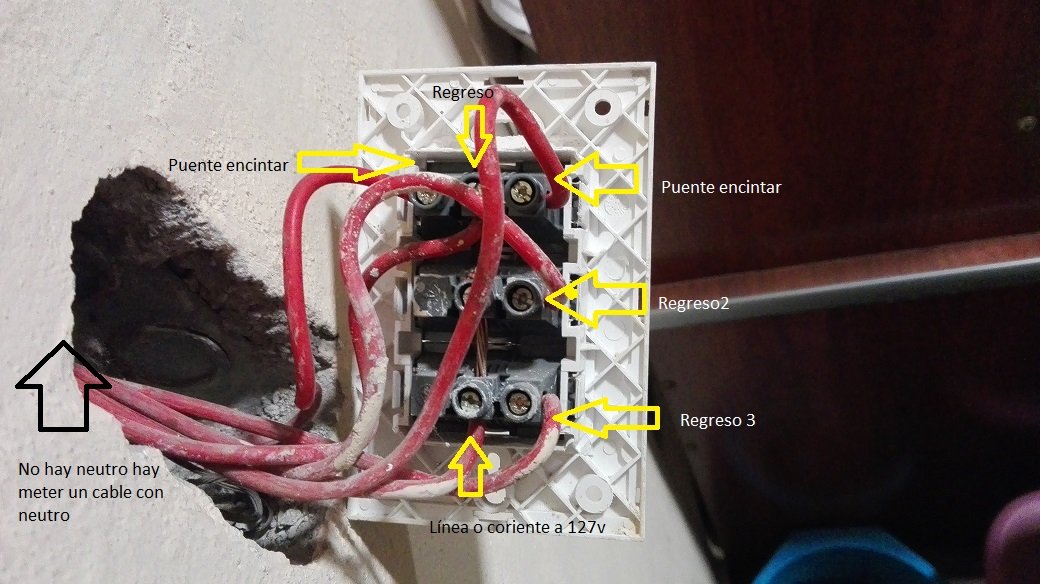

Conexión anterior

Este tal vez no sea un tutorial de electricidad pero si vez en la imagen en la instalación existe un apagador de escalera que tiene 3 tornillos conectado a puentes y dos pagadores sencillos,el apagador de escalera lo convertiremos a apagador sencillo quitando el cable de enmedio que vendria siendo el regreso, y los de las orillas son puentes esos se van a encintar con cinta de aislar.En lo que respecta a los apagadores sencillos el cable que esta puenteado en los dos tornillos es la corriente o línea,y los otros dos cables son los regresos,además se puede observar que no existe el neutro, hay que meter un cable con neutro para que nuetro dispositivo funcione

Nota: Cuando hagas un cableado siempre trata de realizarlo por código de colores para que los identifiques más facilmente, no como yo que por falta de presupuesto se me ocurrio cablear con un solo color y eso puede provocar un error en la instalación de nuestro dispositvo.

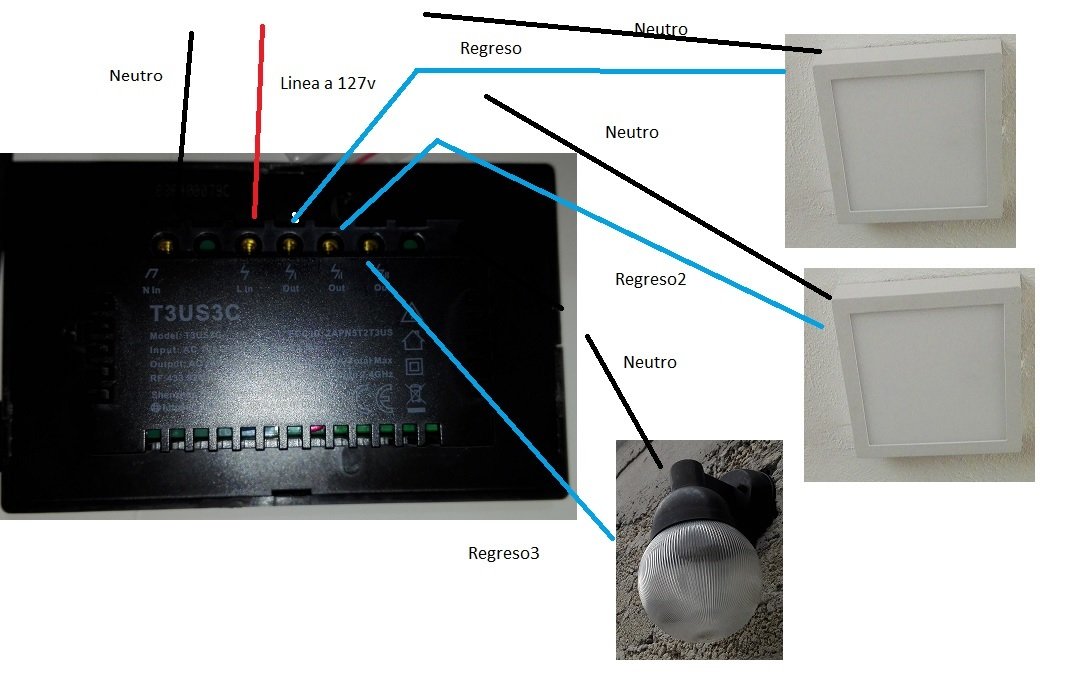

Conexión Final

Así es como quedaría la conexión, en el video podemos observar que se cumple uno de los objetivos que el dispositivo prenda sin necesidad de estar conectado a internet o se le acabe la batería del celular.

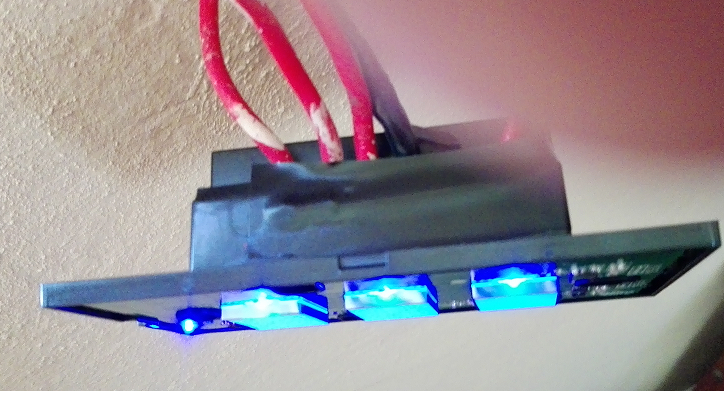

Ahora vamos a proceder a fijarlo hay que encintar la parte los tornillos para que no vaya a provocar un corto circuito.

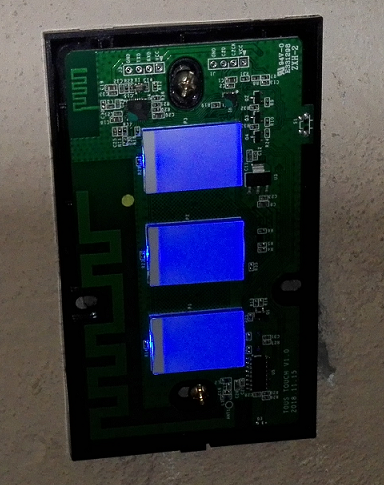

El dispositivo ya fijado:

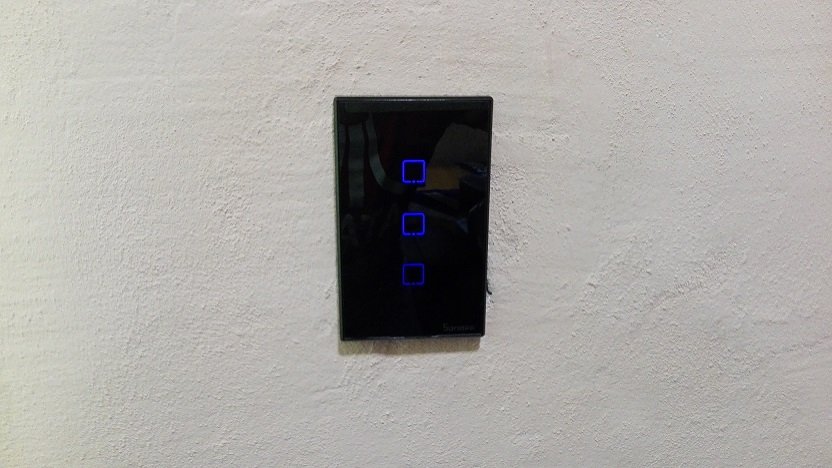

Ponemos la placa y asi es como quedaría ya instalado:
