Diagrama de clases

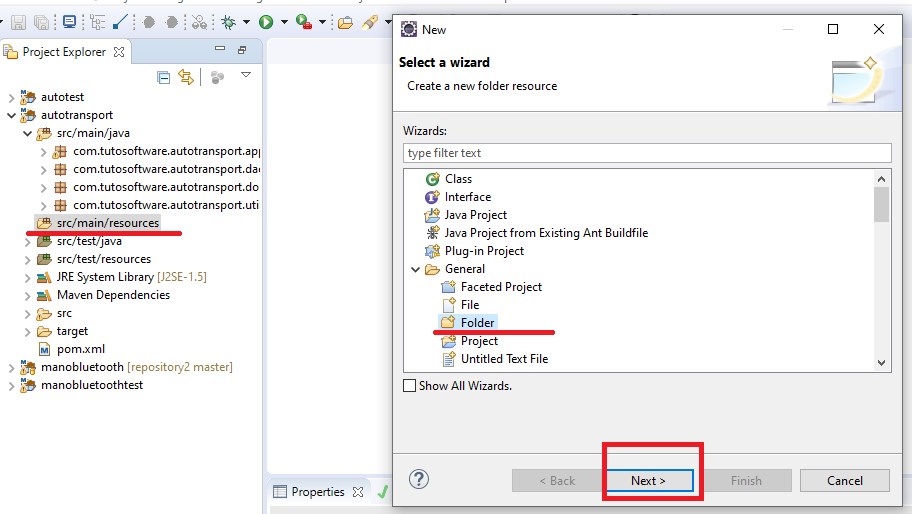

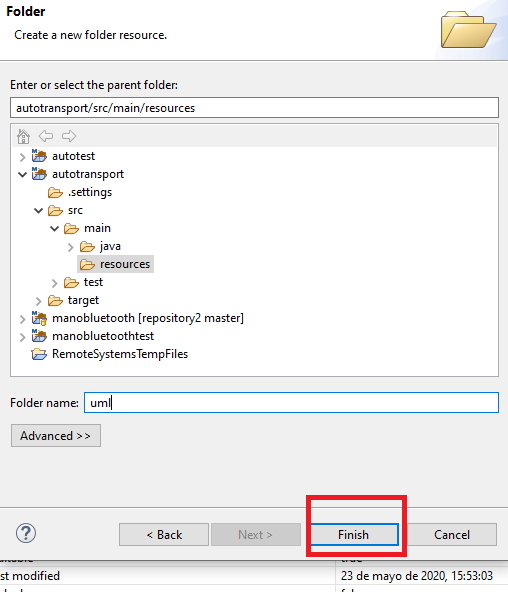

Para realizar el diagrama de clases debemos instalar el plugin para eclipse papyrus. Nos vamos al directorio src/main/resources y creamos un folder llamado uml

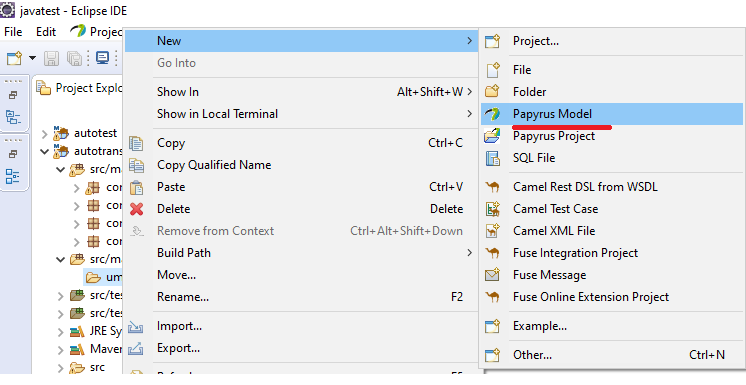

Hacemos clic derecho sobre el forder y selecionamos New->Papyrus Model

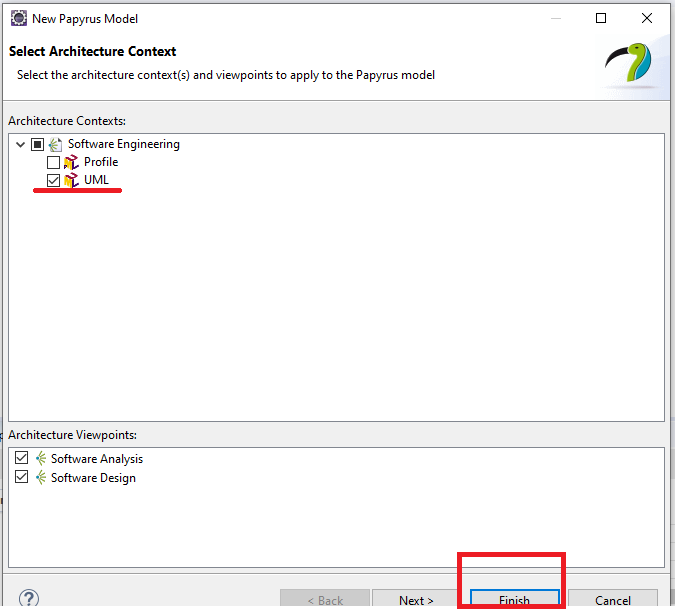

Dejamos por default UML y presionamos Finish

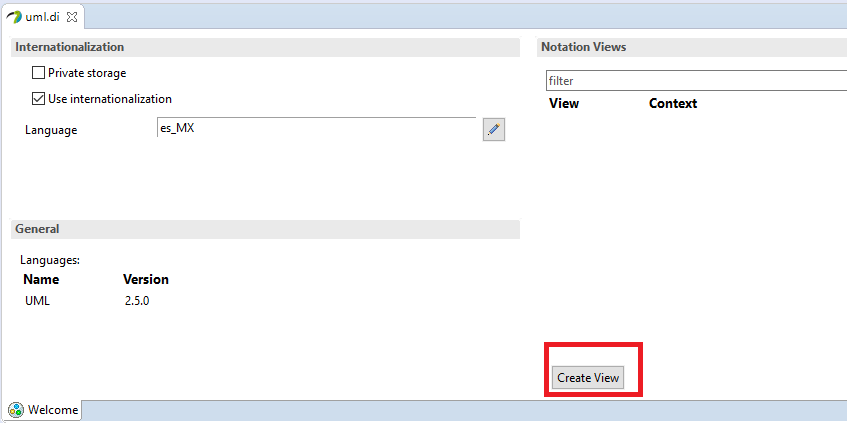

Pulsamos Create View

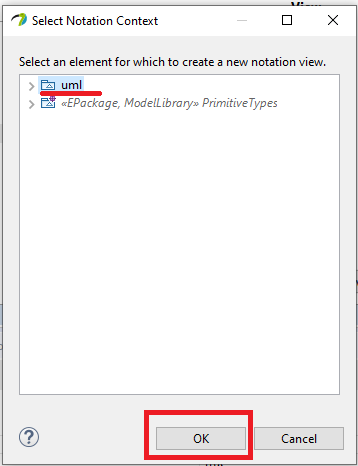

Seleccionamos uml y presionamos ok

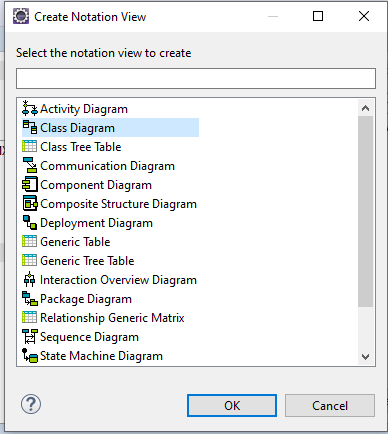

Selecionamos Class Diagram y presionamos Ok

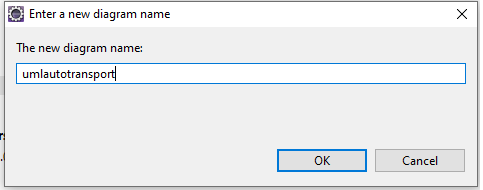

Lo nombramos umlautotransport y presionamos Ok

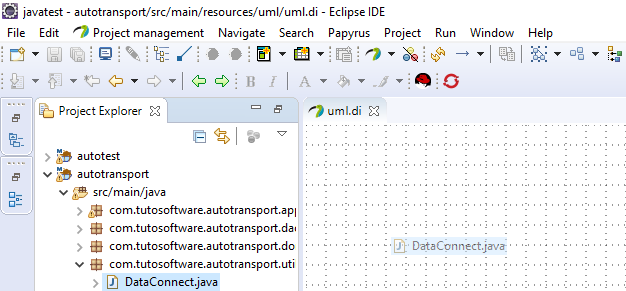

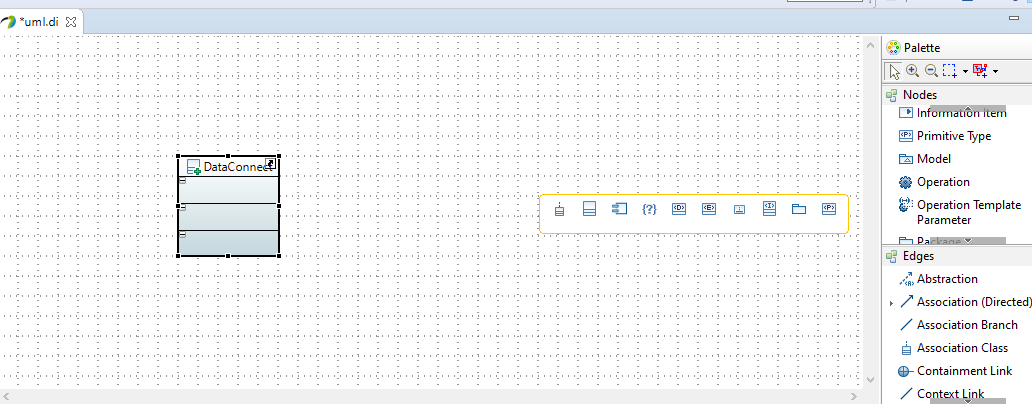

Arrastramos y pegamos la clase DataConnect

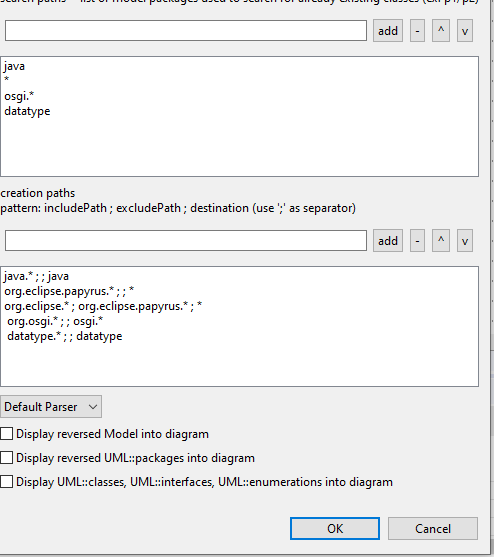

Presionamos Ok

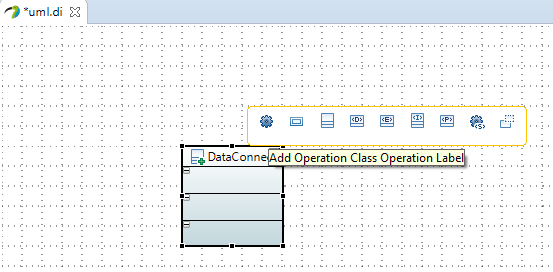

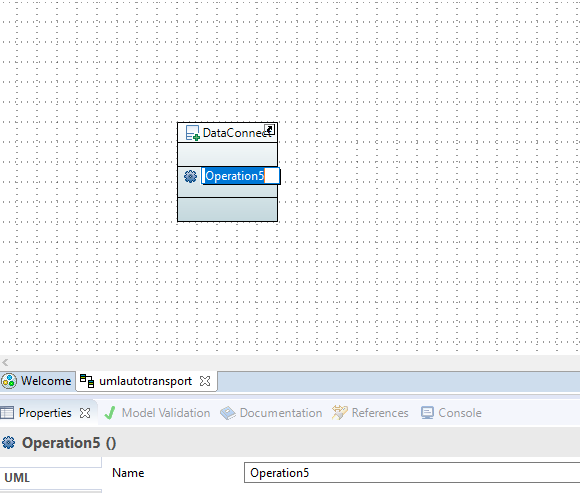

Agregamos una Operation que viene siendo un método

Asi es como se va generando

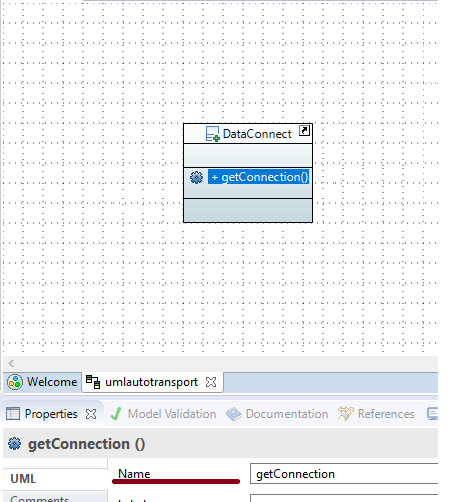

Lo nombramos getConecction

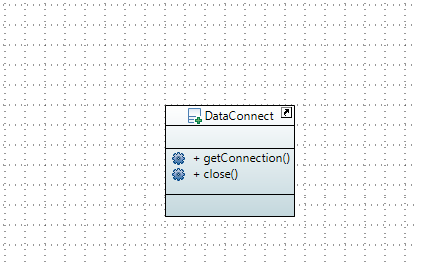

y agregamos otra operacion vacia llamada close

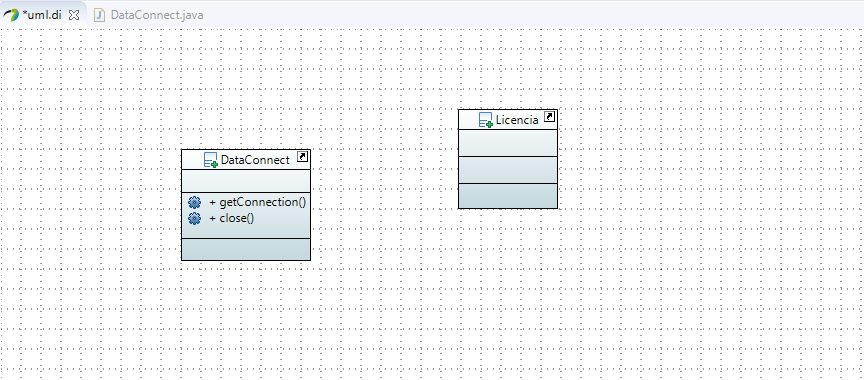

Ahora arrastramos la clase Licencia

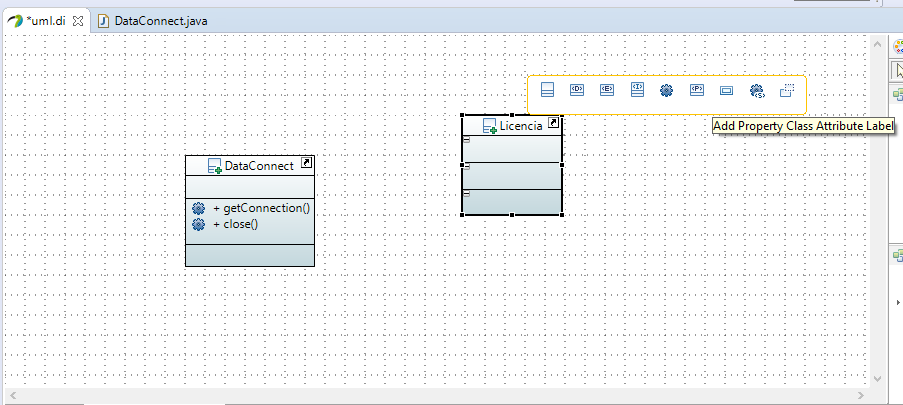

Agregamos un atributo

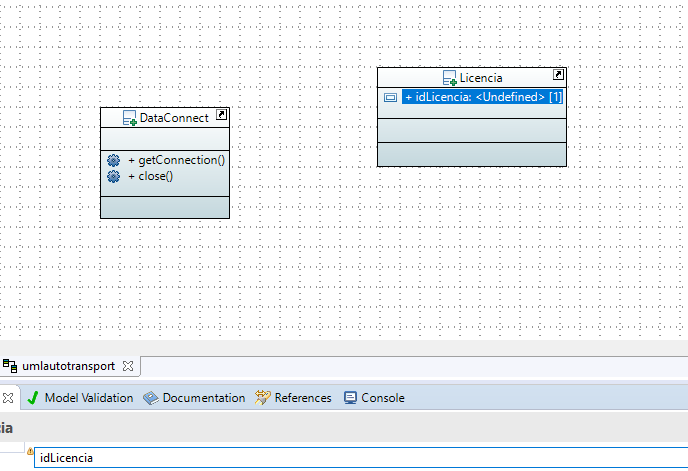

Lo nombramos idLicencia

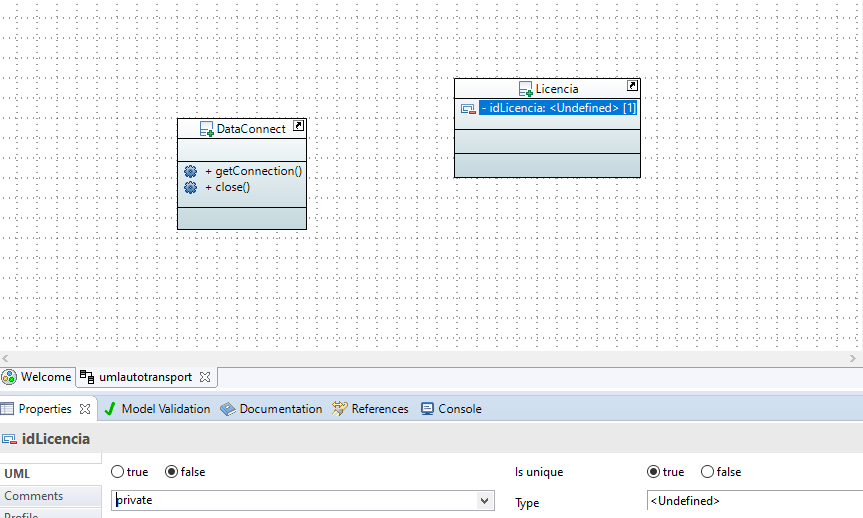

El modificador lo ponemos de tipo private

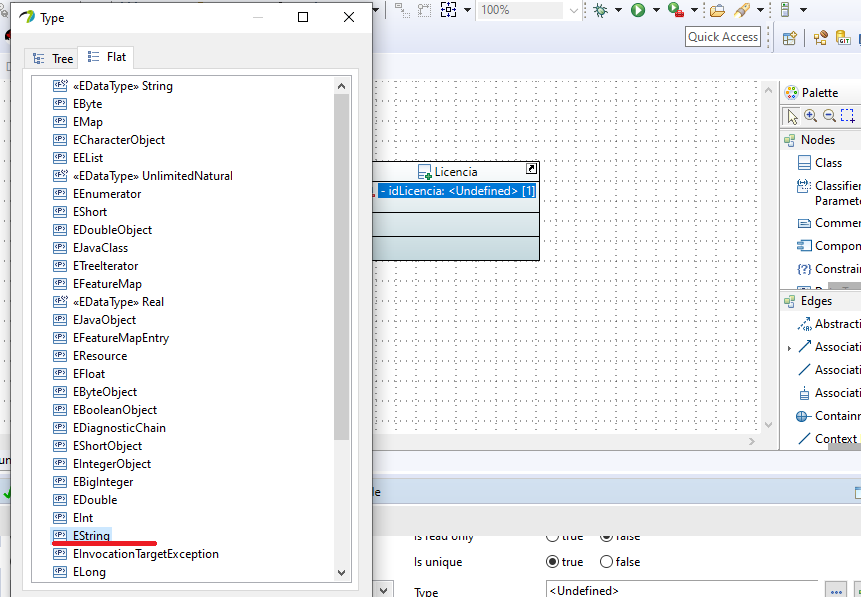

El tipo lo ponemos String

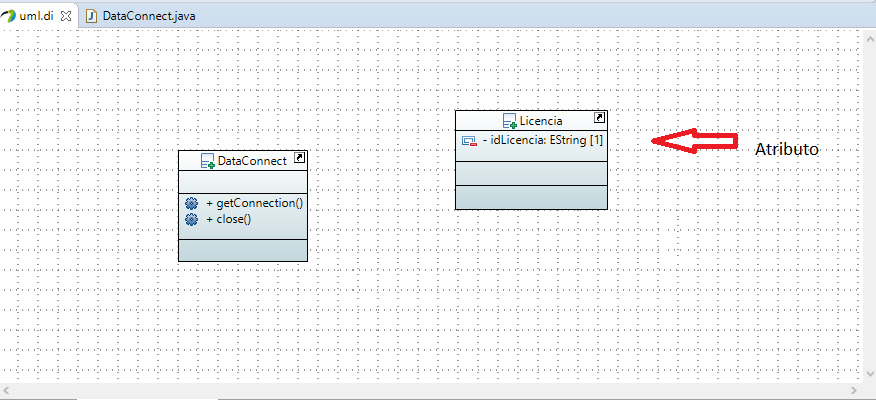

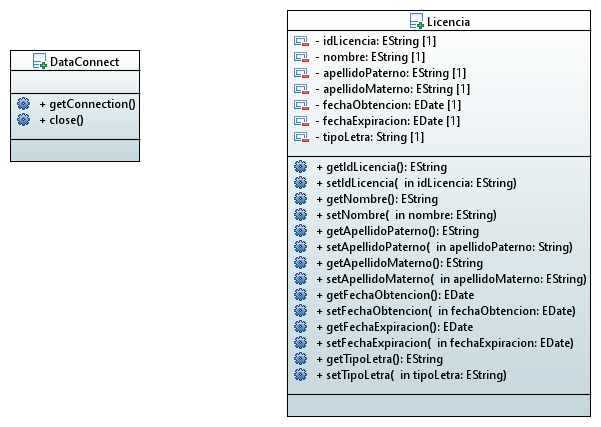

Agregamos los atributos y métodos que faltan

Se te queda como ejercicio realizar el diagrama completo.
